鋰離子電池充電器擴流電路

發布日期 : 2014年08月13日00時00分00秒

小型便攜式電子產品采用的鋰離子電池或鋰聚合物電池的容量較小，大部分在400～1000mAh范圍內，與之配套的充電器的最大充電電流為450～1000mAh。由于電流不大，一般采用線性充電器。

新型線性鋰離子電池充電器功能齊全、性能良好、電路簡單、占印制版面積小，價格低廉，整個充電器可以在產品中。若采用USB端口充電，使用十分方便。

近年來，一些用電量稍大的便攜式電子產品(如便攜式DVD、礦燈、攝像機、便攜式測量儀器、小型電動工具等)往往采用1500mAh到5400mAh容量的鋰離子電池。若采用500～1000mA充電電流充電器充電，則充電時間太長。若按0.5C充電率來充3000mAh及5400mA時的電池時，其充電電池的容量要求為1500mA及2700mA。

有人提出：能否在1A線性充電器電路中加一個擴流電路，使充電電流擴大到2～2.5A，解決3000～5400mAh容量鋰離子電池的充電問題。如果擴流的充電器性能不錯、電路簡單、成本不高，這是個好主意。筆者就按這一思路設計一個擴流電路。這電路采用型號為CN3056的1A線性充電器為基礎，另外加上擴流電路及控制電路組成。

CN3056簡介

CN3056充電器已在本刊2006年12期及2007年電源增刊上介紹過(“線性鋰二次電池充電器芯片CN3056”)。這里僅作一簡介。

CN3056組成的充電器按恒流、恒壓模式充電，若充電電池電壓<3V，則有小電流預充電模式;充電電流可設定，最大充電電流為1A;精電密度4.2V±1%、有熱調節、欠壓鎖存及電池溫度檢測、超溫保護及充電狀態和溫度超差指示功能;10引腳小尺寸DFN封裝(3mm×3mm)。

若充電率在0.5～1C之間、電池的溫度在0～45℃之間(室溫充電)，則CN3056充電器電路中可省去電池溫度檢測電路及電池超溫指示電路(引腳TEMP及FAULT端接地)，電路如圖1所示。VIN是電源輸入端、CE是使能端，(高電平有效);RISET為充電電流ICH設定電阻，RISET(Ω)=1800(V)/ICH(A);CHRG為充電狀態信號輸出端：充電時此端為高電平，LED亮;充電結束時此端為高阻抗，LED滅;電池未裝入或接觸不良，LED閃亮。VIN一般取4.5～5V，10μF及6.8μF為輸入、輸出電容，保證充電器穩定工作。

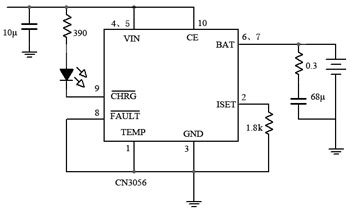

圖1由CN3056構成的充電電路

充電器擴流電路

充電器擴流電路是在原充電器電路上加上擴流電路組成的。擴流電路由兩部分組成：擴流部分及控制部分。采用CN3056充電器為基礎，加上擴流部分及控制部分電路如圖2所示?，F(xiàn)分別介紹其工作原理。

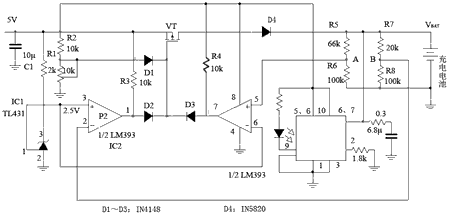

圖2充電器電路

1擴流部分電路

擴流部分電路如圖3所示。它由P溝道功率MOSFET(VT)、R及RP組成的分壓器、肖特基二極管D4組成。利用分壓器調節P-MOSFET的-VGS大小，使獲得所需擴流電流ID。P-MOSFET的輸出特性(以Si9933DY為例)如圖4所示。在-VGS=2.1V、VDS>0.5V時，其輸出特性幾乎是一水平直線;在不同的VDS時，ID是恒流。從圖4也可以看出，在-VGS增加時，ID也相應增加。

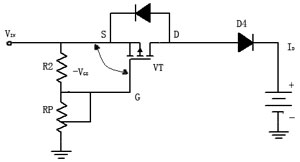

圖3括流部分電路

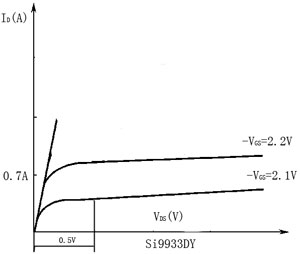

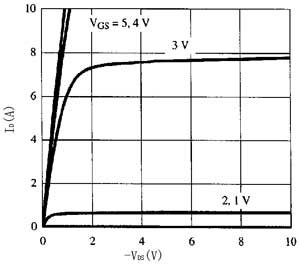

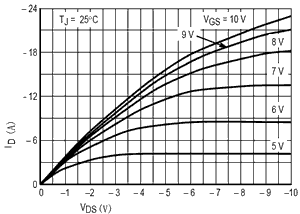

圖4P-MOSFET輸出特性

2控制部分電路

控制部分電路的目的是要保持原有的三階段充電模式，在預充電階段及恒壓充電階段不擴流，擴流僅在恒流階段，如圖5所示。

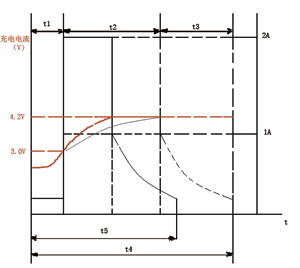

圖5括流電路的電流表現

原充電器以1A電流充電，若擴流電流為1A，則在恒流充電階段時充電電流為2A。圖5中紅線為充電電池電壓特性、黑線為充電電流特性，實線為加擴流特性，虛線為未加擴流特性。從圖5可看出：擴流的充電時間t5比不擴流的時間要短(圖5中的時間坐標并未按比例畫);并且也可以看出：擴流僅在恒流充電階段進行。

為保證擴流在電池電壓3.0V開始，在電池電壓4.15V時結束，控制電路設置了窗口比較器，在電池電壓(VBAT)為3.0～4.15V之間控制P-MOSFET導通。在此窗口電壓外，P-MOSFET截止。

在圖2中，由R5、R6及R7、R8組成兩個電壓分壓器(檢測電池的電壓VBAT)，并分別將其檢測的電壓輸入比較器P1及比較器P2組成的窗口比較器。R3、R4分別為P1及P2的上拉電阻，D2、D3為隔離二極管。充電電池電壓VBAT與P1、P2的輸出及P-MOSFET的工作狀態如表1所示。

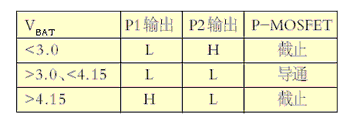

表1充電電池電壓和P-MOSFET工作狀態

從圖2可看出：P-MOSFET的-VGS電壓是由R2、RP往D1提供的，則P-MOSFET在上電后應是一直導通的。現要求在電池電壓(VBAT)小于3.0V及大于4.15V時P-MOSFET要關斷，則控制電路要在VBAT<3.0V及VBAT>4.15V時，在P-MOSFET的柵極G上加上高電平，使其-VGS=0.7V，小于導通閾值電壓-VGS(th)，則P-MOSFET截止(關斷)。現由P1、P2比較器及其他元器件組成窗口比較器實現了這一控制要求：無論是P1或P2輸出高電平時，VIN通過R4或R3及D3或D2加在P-MOSFET的柵極上，迫使柵極電壓為VIN=0.7V，則-VDS=0.7V而截止，滿足了控制的要求(見圖6)。圖中，D1、D2、D3是隔離二極管，是正確控制必不可少的。

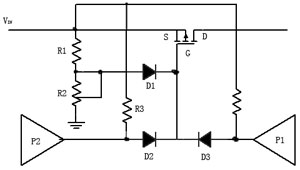

圖6窗口比較器電路

P-MOSFET的功耗及散熱

1擴流管P-MOSFET的功耗計算

P-MOSFET在擴流時的功耗PD與輸出電壓VIN電池電壓VBAT、肖特基二極管的正向壓降VF及擴流電流ID有關，其計算公式如下：

PD=VIN-(VBAT+VF)×ID(1)

其最大的功耗是在VIN(max)及VBAT(min)時，即在擴流開始時(VBAT=3V)，則上式可寫成：

PDmax=VIN(max)-(3V+VF)×ID(2)

若VIN(max)=5.2V、在ID=1A時，VF=0.4V，則PDmax=1.8W。選擇的P-MOSFET的最大允許功耗應大于計算出的最大功耗。

2P-MOSFET的散熱

貼片式功率MOSFET采用印制板的敷銅層來散熱，即在設計印制板時要留出一定的散熱面積。例如，采用DPAK封裝的MTD2955E在計算出PDmax=1.75W時，需11mm2散熱面積;若PDmax=3W時，需26mm2散熱面積。若采用雙面敷銅板(在上下層做一些金屬化孔相互連接，利用空氣流通)，則其面積可減小。若散熱不好，功率MOSFET的溫度上升，ID的輸出會隨溫度增加而上升。所以足夠的散熱是要重視的，最好是實驗確定其合適散熱面積，使ID穩定。

這里還需要指出的是，不同封裝的P-MOSFET，在同樣的最大功耗時，其散熱面積是不同的。例如采用SO-8封裝的Si99XXDY系列P-MOSFET時，封裝尺寸小、背面無金屬散熱墊，其散熱面積要比用DPAK封裝大得多。具體的散熱面積由實驗確定。

兩種功率MOSFET

這里介紹兩種P-MOSFET：Si9933DY及MTD2955E。

1Si9933DY及MTD2955E的主要參數

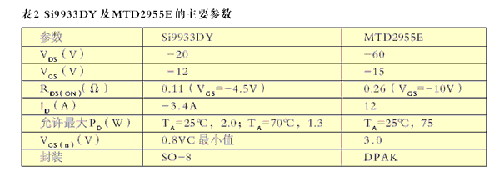

Si9933DY及MTD2955E的主要參數見表2。
