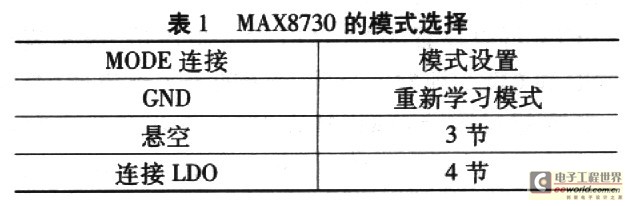

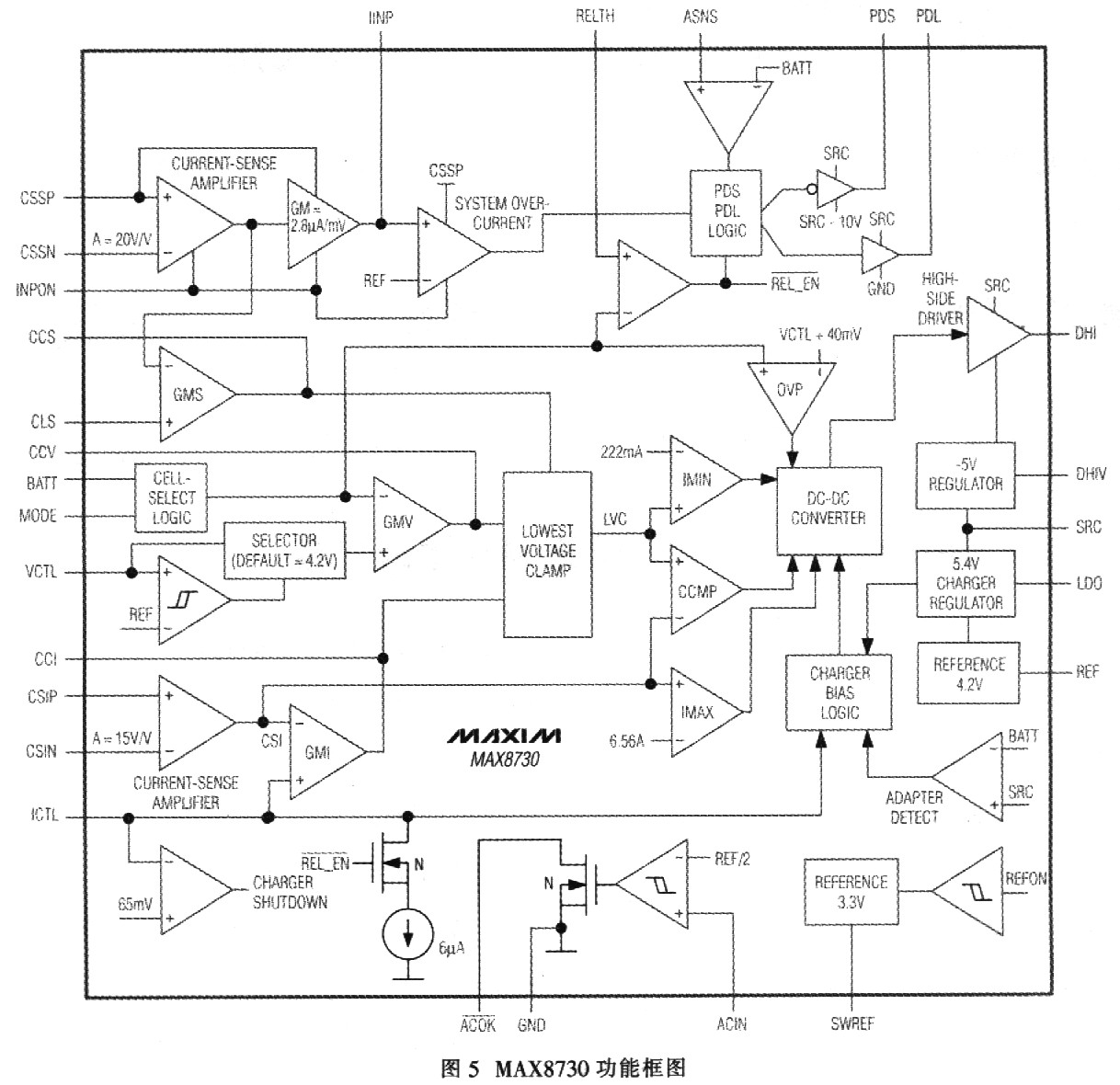

表1給出了MAX8730的模式選擇。通過VCTL外接的分壓電阻，可以設置充電終止電壓。電池充電終止電壓與電流的化學特性和電池構造有關，具體參數由電池廠商提供。充電終止電壓(VBATT)與電池節數(CELLS)以及VCTL上電壓VVCTL的關系由下式

　　確定：

　　VCTL接LDO時，缺省設置電池的充電終止電壓為4.2 V/節，充電終止電壓的精度為O.7%。

　　ICTL設置允許流經檢流電阻RS2的最大充電電流。CSIP和CSIN之間的滿量程差分電壓值為135 mV(RS2=30 mΩ時，電流為4.5 A)。根據下列公式設置ICTL：

　　ICTL的滿量程輸入范圍為0至3.6 V。欲關斷充電器，可將ICTL拉低至65 mV以下。

　　CLS可以設置MAX8730輸入限流值,設定流過CSSP和CSSN(即檢流電阻RSl)的最大電流值。當輸入電流超過限流值時，MAX8730可以降低充電電流，優先為系統負載供電，從而降低對適配器的要求?？偟妮斎腚娏鞯扔谪?fù)載電流加上充電器的輸入

　　電流，可由下列公式表示：

　　其中η為DC-DC轉換器的效率(典型值為85%至95%)。

　　CSSP和CSSN之間的滿量程差分電壓為75mV，可以根據以下公式，設定CLS的值：

　　VCLS=ILIMITxRSl×(VREF/75 mV)

　　CLS的輸入范圍為1.1 V至VREF。

　　3 穩定性討論

　　MAX8730的充電電壓調節環、充電電流調節環和輸入電流調節環分別在CCV、CCI和CCS引腳處進行補償。

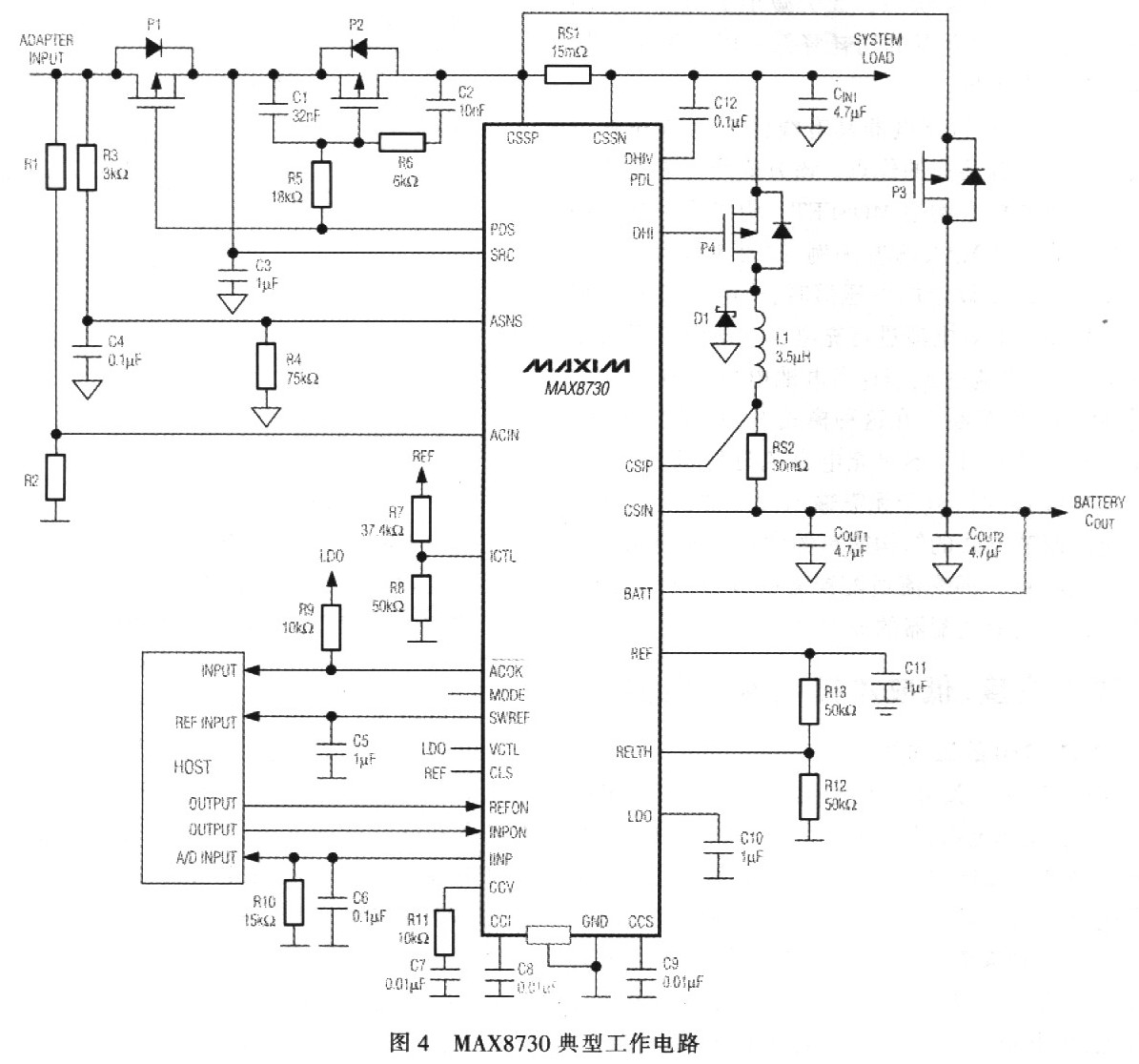

　　如圖4所示，電壓調節環路的補償需要引入一對零點-極點對，因此補償網絡由CCV和RCV構成。在低頻時，極點為電壓環響應提供必要的滾降。零點用于補償輸出電容和負載所引入的極點。由于輸出電容的阻抗對充電電流環路以及輸入電流環路響應的影響極小，因此僅需要引入單個極點對兩個電流環路進行補償。CCV、CCI和CCS環路補償?shù)脑敿?xì)計算方法參見MAX8730數據資料，圖4給出了補償電容和電阻的推薦值。
