4A 單片同步降壓型電池充電器 LT3651-4.2，該器件面向單節鋰離子/聚合物電池應用。LT3651-4.2 接受高達 32V 的輸入，并具 40V 最大絕對額定值以增加系統裕度。充電電流可編程至高達 4A，而且是動態可調節的，而充分集成的同步電源電路最大限度地降低了功耗并節省了電路板空間。用戶可選定時器或 C/10 終止無需外部微控制器，簡化了設計。LT3651-4.2 不需要外部高準確度電阻器來設定浮置電壓，從而進一步節省了成本和空間。應用包括工業手持式儀表、12V 至 24V 汽車和重型設備應用、臺式插座充電器以及筆記本或平板電腦。

　　LT3651-4.2 的可編程開關頻率 (200kHz 至 1MHz) 使設計師能平衡解決方案尺寸、功率損耗和濾波需求。同步工作實現了高達 90% 的充電效率。最終浮置電壓準確度為 ?0.5%，充電電流準確度為 ?7.5%，以及 C/10 檢測準確度為 ?4%。一旦充電終止，LT3651-4.2 就自動地進入低電流備用模式，該模式將輸入電源電流降至 80uA。停機時，輸入偏置電流降至 15uA。由于在所有非充電周期中僅從電池泄漏 <1uA 的電流，所以 LT3651-4.2 可最大限度地延長電池壽命。就安全性和自主充電控制而言，該器件包括自動重啟和預處理、一個用于溫度合格充電的熱敏電阻輸入、可編程輸入電流限制、壞電池檢測以及二進制編碼的狀態輸出引腳。

　　LT3651-4.2 采用扁平 (0.75mm) 36 引腳 5mm x 6mm QFN 封裝，同時提供 E 級和I 級版本，保證工作在 -40?C 至 125?C 溫度范圍。千片批購價分別為每片 4.13 美元和 4.75 美元。兩節 8.2V 和 8.4V 版本以及一節 4.1V 版本計劃在未來 2 至 3 個月內推出。

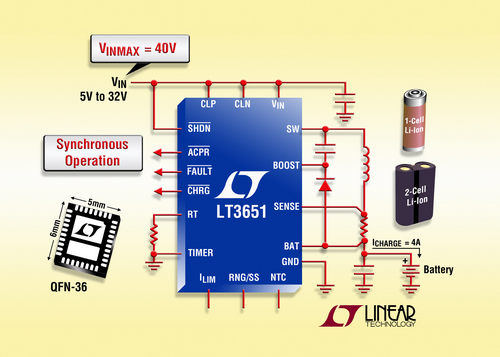

照片說明： 32V、4A 同步單片式單節鋰離子電池充電器
